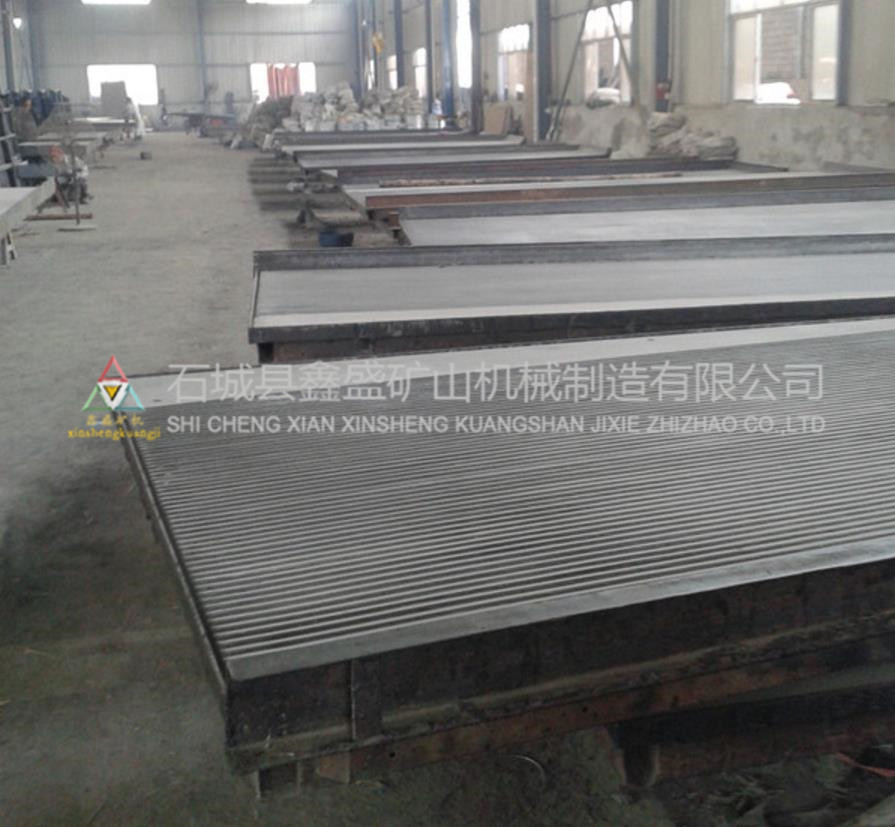

江西摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。

床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转，摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩。床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在床面后退时，则由快而慢从而造成了等差运动，这样可保证床面上的物料向前运动，并进行按比重分选。　床面外形呈直角梯形，在木制框架内，木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥，橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜，用于选别粗砂的摇床则在纵向有1-2度的倾斜，在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

床面用摇动支撑支承在调坡机构上，摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动，摇动支撑用槽钢固定在调节座板上，当用手轮通过调节丝杆使调节座板在鞍形座上回转时，即可调节床面倾角。

根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。

摇床的技术参数

型号	冲程(mm)	冲次 (r/min)	给矿粒度(mm)	处理量(t/h)	功率(kw)	外型尺寸 (mm)	床面尺寸	重量(t)
6S普通摇床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	0.75
6S小槽钢摇床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	0.9
6S大槽钢摇床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	1.3
6S大槽钢摇床双层	8—36	240—380	0.02—2	15—30	1.5	5600×1855×1560	4450×1855×1546	1.65
2100X1050小摇床	12—28	250—450	0—4	7.2—19.2	1.1	3045×1050×1020	2100×1050×850	0.69
